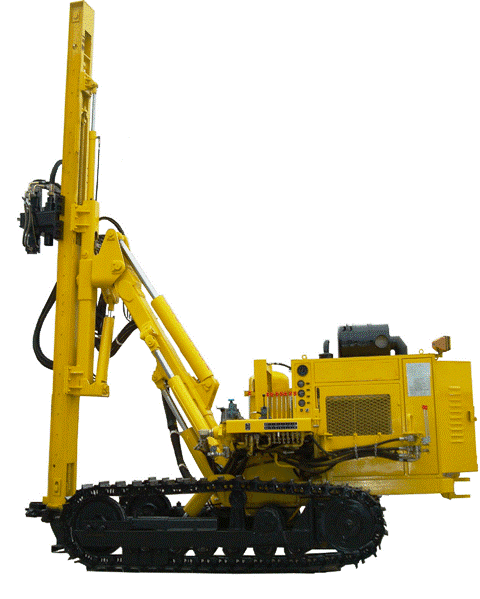

Буровая установка DHD-200 для бурения с применением пневмоударника DTH
Буровая установка DHD-200 для глубокого бурения с применением пневмоударника DTH, установленная на гусеничной базе, в основном используется при разработке карьеров, водяных скважин, а также проведения различных видов буровзрывных работ. Гидравлический блок масляного насоса обеспечивает работу гидравлического мотора, привода, вращателя, подъем и угол ориентации масляного цилиндра. В процессе бурения единственным потребителем сжатого воздуха является пневмоударник.
В соответствии с типом питания DHD-200 выпускается в 2-х разновидностях: DHD-200(D) – с дизельным мотором; DHD-200(E) – с электродвигателем.
1.1. Устройство вращения.
Устройство вращения отличается простой и надежной конструкцией, а крутящий момент может достигать 4000 Н.м.
1.2. Приводной механизм
Механизм, состоящий из цепи масляных цилиндров, присбособлен для движения и подъема бурового инструмента. Работа данного механизма может быть скорректирована в зависимости от характера и потребностей бурения.
1.3. Пульт управления
Пульт управления расположен в задней части установки, что обеспечивает постоянную возможность наблюдения и позволяет оператору осуществлять контроль за всеми операциями. Контрольная система станка объединена с функцией контроля движения и подъема с целью увеличения эффективности буровых работ.
1.4. Ходовая часть
Мощный гидравлический мотор обеспечивает высокий уровень мобильности установки, позволяет преодолевать подъемы. Диапозон траков гусениц составляет до 15°, что обеспечивает комфортное передвижение даже по неровной поверхности.

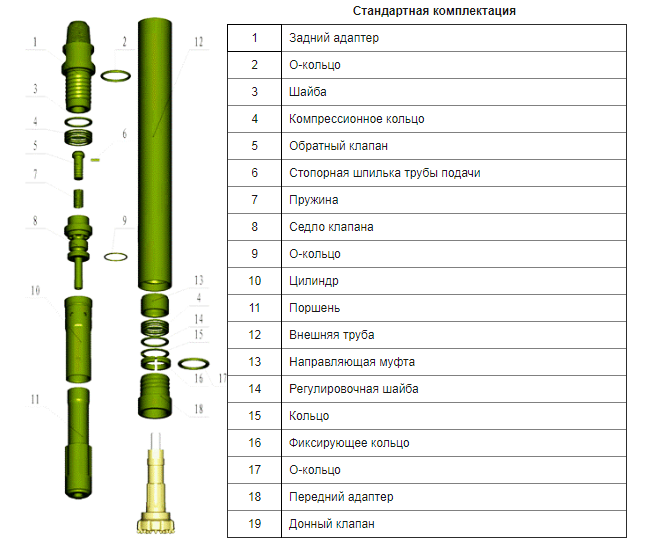

Диаметр скважины: Φ152-165 мм
Внешний диаметр: Φ136 мм
Общая длина:1450 мм
Вес:106 кг
Рабочее давление воздуха: 0,7-2,1 МПа
Потребление воздуха: 8,5-25 м3/мин
Частота: 820-1475 Гц
Мощность: 822 Н.м
| Диаметр скважины | Φ105-200 мм |
| Глубина бурения | 200 м |
| Воздушный компрессор | 1,2-2,4 МПа |
| Потребление воздуха | 11-25 м3/мин |
| Сила подъема | 6000 кгс |
| Скорость передвижения | 2 км/ч |
| Мощность | Дизельный двигатель – 56 кВт |
| Электромотор – 30 кВт | |
| Габариты в транспортном положении (ДxШxВ) | 6900x2200x2200 мм |
| Вес | 6200 кг |
| Модель | Кол-во возд.отверстий | Диаметр, мм | Вес, кг | Калибровочные шипы | Фронтальные шипы | Тип DTH ударника |
| DTH360-203 | 3 | 203-206 | 32 | 9хφ16 | 13хφ16 | DTH360 |
К использованию с буровой установкой DHD200 рекомендуются следующие типы воздушных компрессоров:
