Гидравлическая буровая установка для бурения с обратной циркуляцией WDH-300
Гидравлическая буровая установка WDH-300 специально разработана для бурения разведочных и экплуатационных скважин ударно-вращательным методом с обратной циркуляцией воздуха.
Установленный на буровой установке WDH-300 дизельный двигатель Cummins приводит в действие узлы и механизмы гусеничной базы, вращателя, привода станка, обеспечивает спуско-подьемные операции, управление гидравлическими домкратами, мачтой, буровым насосом, а также всем гидравлическим оборудованием.
Это позволяет работать на буровой установке просто, удобно и эффективно. Для ударно-вращательного бурения и бурения с обратной циркуляцией воздуха применяется воздушный компрессор высокого и среднего давления, который приводит в действие пневмоударники и буровой инструмент.
Компрессор не входит в комплект установки. Рекомендуется к совместному применению мобильный компрессор на прицепе Sullair 1070XН.
Макс. глубина скважины: 300 м
Макс. глубина вертикальной скважины RC: не более 200 м
Диаметры скважин: 110-305 мм
Рабочее давление воздуха: 1,05-2,46 МПа
Расход воздуха: 16-30 м3/мин
Скорость бурения: 10-25 м/час
Угол наклона скважин: 60º - 90º
Длина 2-ой бурильной трубы для Р/С: 3м/шт.
Диаметр 2-ой бурильной трубы для Р/С: Φ108 мм /Φ114 мм
Усилие на вращатель: 5 т
Усилие подъема на вращатель: 12 т
Медленная скорость подъема: 2,9 м/мин
Медленная скорость подачи: 4,2 м/мин
Быстрая скорость подъема: 14,5 м/мин
Быстрая скорость подачи: 21 м/мин
Вращающий момент: 4000-5700 NM; 2820-3300 NM
Скорость вращения: 0-120 об./мин; 0-150 об./мин
Скорость передвижения: 2,5 км/час
Преодолеваемый уклон: 21°
Условия применения: Грунт, выветренные и скальные породы
Метод бурения: бурение с погружным пневмоударником
Пневмоударник: Пневмоударники среднего и высокого давления
Габаритные размеры: 5800x2100x2800 мм
Общая масса: 7 000 кг

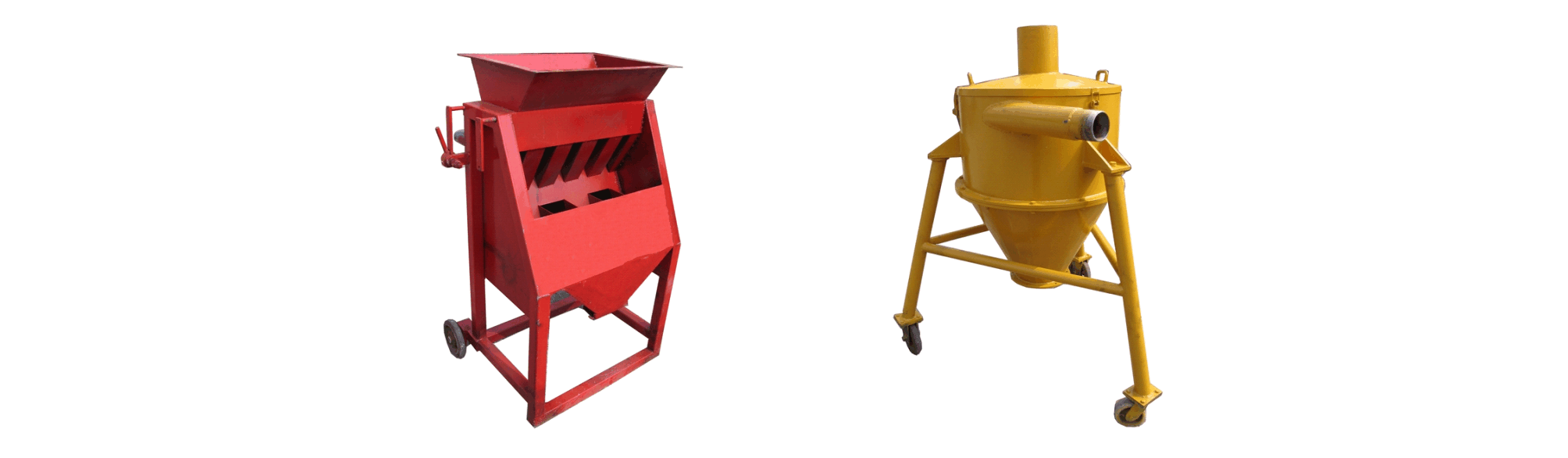

Использование пылеулавливающего фильтра и пробоотборного коллектора позволяет собирать образцы шлама каждый метр бурения.
Главный гидравлический насос, используемый для WDH-300, изготовлен лучшим производителем гидравлических насосов в Китае - Changjiang Hydraulic Equipment Co., Ltd. Гидромотор привода вращателя производится компанией Eaton в Китае. Буровой насос производства лучшего Китайского завода буровых насосов- Hengyang factory.
Все основные узлы Буровой установки смонтирована на гусеничной базе, сама буровая установка, дизельный двигатель, мачта, лебедки и т.д. имеют компактный размер и хорошую мобильность.
Буровая установка выставляется с помощью 4 гидравлических домкратов. Эти домкраты могут применяться для самопогрузки установки на трейлер при дальних перевозках.
Независимая система охлаждения, применяемая для охлаждения масла в гидравлической системе, обеспечивает длительную непрерывную работу буровой установки.
Устройство подачи воздуха имеет специальную систему смазки для пневмоударного инструмента. Это позволяет продлить срок его службы.
