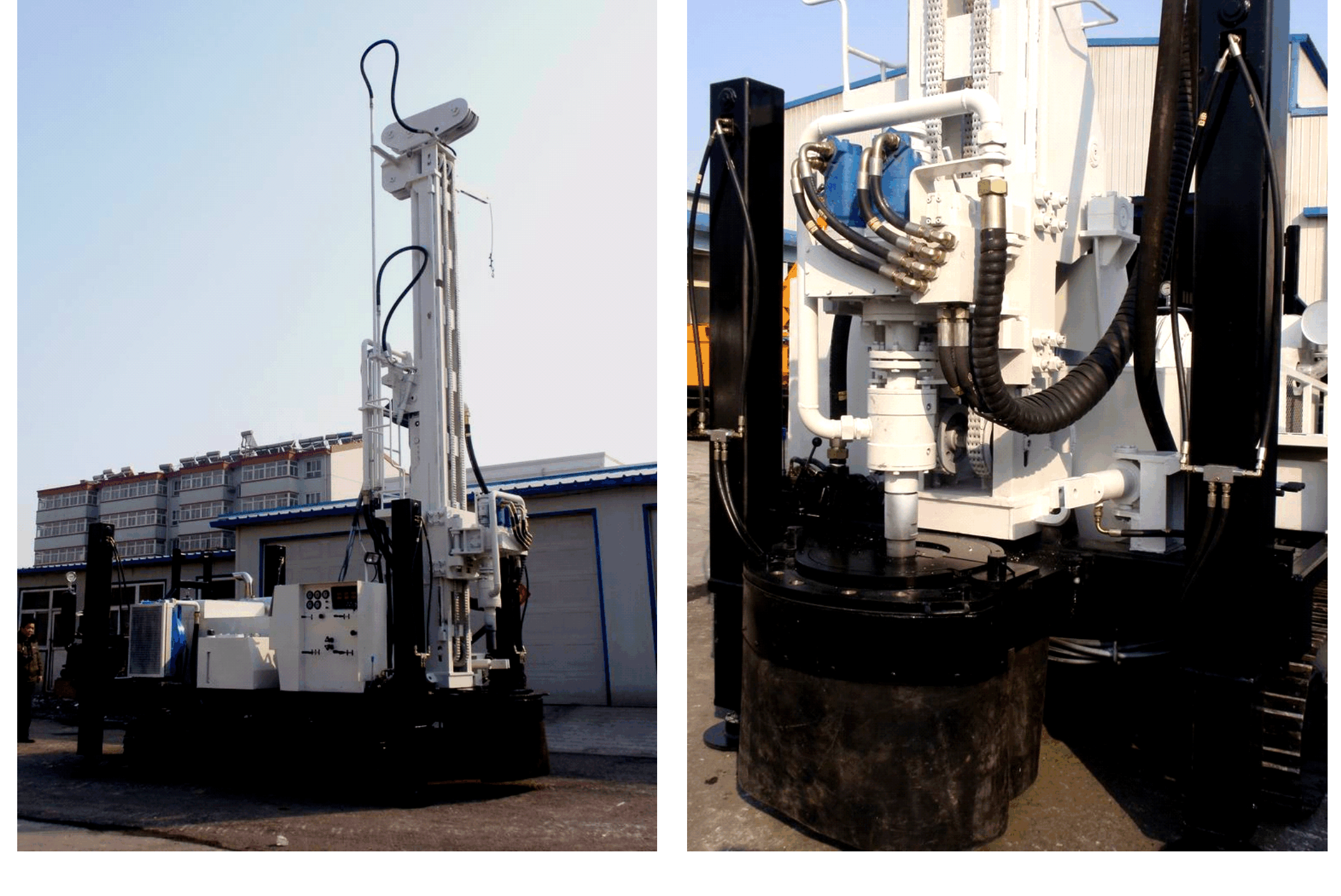

Гидравлическая буровая установка для бурения с обратной циркуляцией WDH-500



Гидравлический ударно-вращательный станок WDH-500 предназначен для бурения скважин на рудниках, при сейсмической разведке, буровзрывных работах, геологической разведке и бурениигидрогеологических скважин глубиной до 500 метров.

Привод всех механизмов и систем оборудования буровой установки WDH-500 (передвижение, вращение ротора, подача бурового снаряда, спуско-подъемные операции, работа гидродомкратов и лебедки, грязевого насоса и всех гидравлических механизмов и приборов) осуществляется от дизельного двигателя, изготовленного по лицензии известной американской компании. Это позволяет буровой установке работать более эффективно и комфортно, облегчает производственный процесс и уменьшает издержки при бурении.

При применении воздушного компрессора высокого или среднего давления, буровая установка позволяет проводить бурение с продувкой воздухом и бурение с обратной циркуляцией. При использовании долота для роторного бурения, может осуществляться циркуляция бурового раствора. Все эти преимущества буровой установки WDH-500 делают её идеальной для бурения водяных, гидротермальных и инженерно-изыскательских скважин.

Главный гидравлический насос, применяемый на буровой установке WDH-500, произведен на ведущем заводе по изготовлению гидравлического оборудования в Китае - Changjiang Hydraulic Equipment Co., Ltd. Гидромотор шпиндельной головки изготовлен по лицензии на заводе известной компании EATON. Буровой насос изготовлен на крупнейшем в своей отрасли заводе - Hengyang.


Мачта выдвигается и позволяет использовать при работе 2 бурильные трубы длиной 6000 мм, что повышает эффективность и удобно для операторов установки.

Применяются 2 буровых насоса производительностью 450 л/мин каждый, которые позволяют регулировать объем подачи бурового раствора и снижают производственные расходы при бурении неглубоких гидрогеологических скважин.


Гидравлический привод шпиндельной головки имеет две скорости и частоты вращения для оптимизации режима бурения.

Буровая установка компактна и имеет хорошую мобильность. На гусеничном шасси смонтированы буровой станок, дизельный двигатель, мачта, буровой насос, центробежный насос, лебедка, панель управления и гидравлическая система.

Гидравлическая установка имеет 4 гидравлических домкрата. Они позволяют регулировать позицию буровой установки на скважине, а также позволяют ей самостоятельно подниматься себя при погрузке на тягач для транспортировки на дальние расстояния, без применения автокрана.

Автономная система охлаждения гидравлического масла при работе позволяет увеличить время непрерывного бурения.

При проведении буровых работ с применением пневмоударников, предусмотрены специальные системы подачи воздуха и смазки.

При необходимости установка может быть укомплектована резиновым покрытием на гусеницы, которое соответствует требованиям при движении по городским и другим асфальтированным дорогам.


    Оставьте заявку и мы с вами свяжемся
    в течении 24-х часов и ответим на все Ваши вопросы




    Технические характеристики

    Максимальная глубина бурения: 500 м
    Диаметр скважины:
    140-500 мм
    Рабочее давление воздуха:
    1,05-3,45 MПA
    Расход воздуха:
    16-76,4 м3/мин
    Скорость бурения:
    10-25 м/час
    Длина бурильных труб:
    3 м/шт
    Диаметр бурильных труб:
    Φ89/ Φ108 мм
    Диаметр бурильных труб для Air R/C:
    Φ127 мм
    Макс. усилие вниз:
    6 T
    Макс.усилие подъема:
    16 T
    Малая скорость подъема:
    4,4 м/мин
    Малая скорость подачи:
    0,5-7,9 м/мин
    Высокая скорость подъема:
    34 м/мин
    Высокая скорость подачи:
    56 м/мин
    Скорость подъема (мачта в раб.полож.):
    68 м/мин
    Скорость опускания (мачта в раб.полож.):
    112 м/мин
    Крутящий момент ротора:
    8 500 Н.м; 4 250 Н.м
    Скорость вращения бурового ротора:
    0-90 об/мин; 0-180 об/мин
    Высота подъема главной лебедки: 8 м
    Сила подъема главной лебедки:
    8 т
    Сила подъема большой вспом. лебедки:
    4 т; стальной трос длиной 200 м
    Сила подъема малой вспом. лебедки:
    1,5 т; стальной трос длиной 60 м
    Производительность насосов:
    450х2 л/мин
    Производительность центробежного насоса:
    1 300 л/мин
    Величина хода гидродомкрата:
    1 400 мм
    Скорость передвижения:
    3 км/час
    Преодолеваемый уклон:
    21°
    Условия применения:
    грунт, выветренные породы, скальные породы
    Метод бурения:
    бурение с погружным пневмоударником
    Пневмоударник:
    среднего и высокого давления
    Габаритные размеры:
    6000x2250x3000 мм
    Общая масса буровой установки:
    9 900 кг
