Мобильная установка для бурения гидрогеологических скважин
WDP-600


Общие характеристики

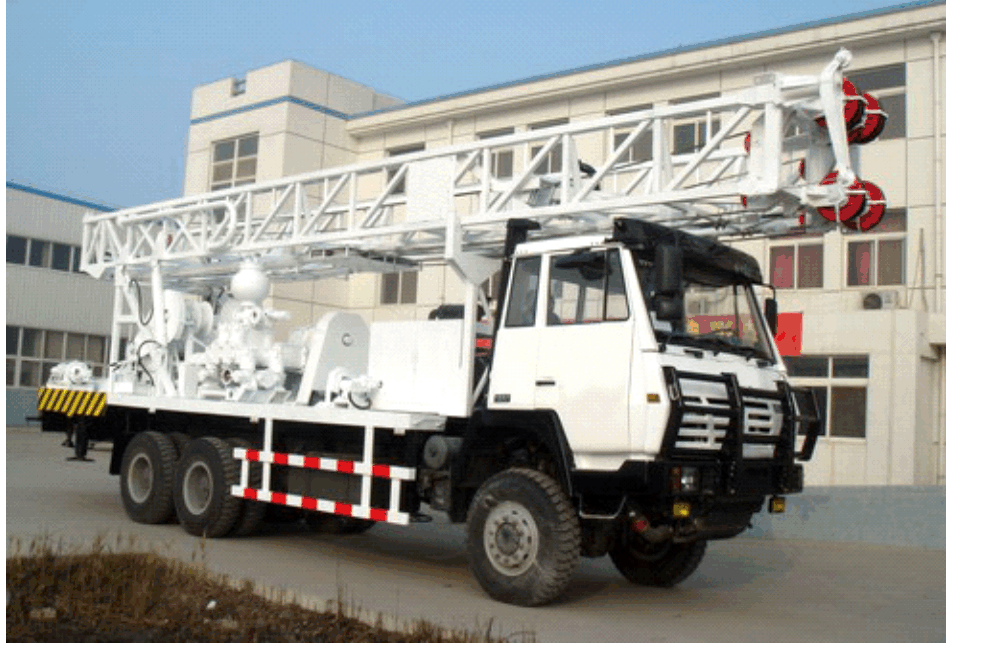

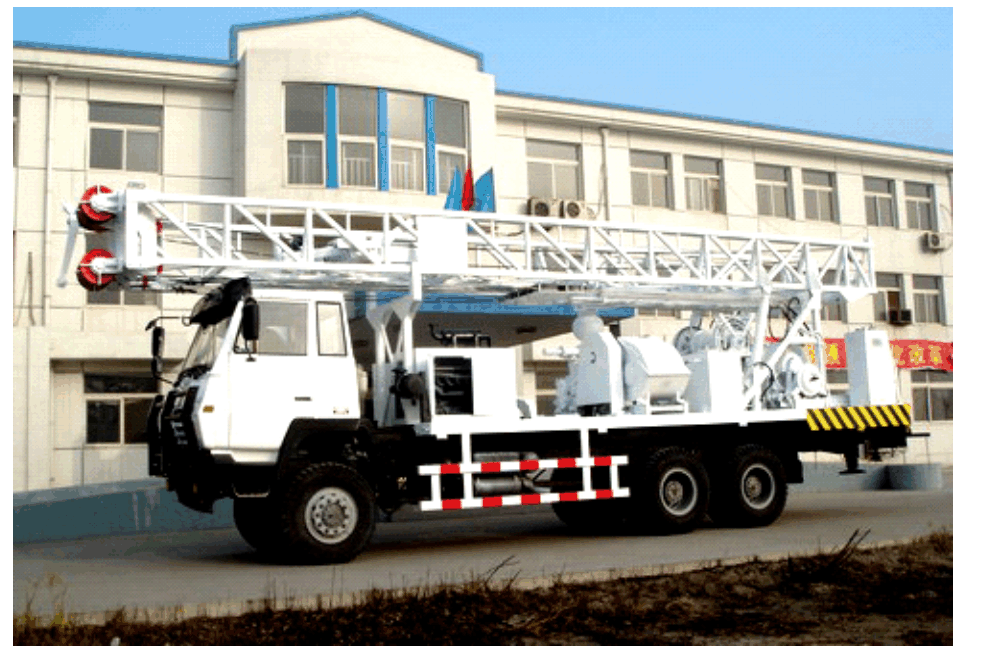

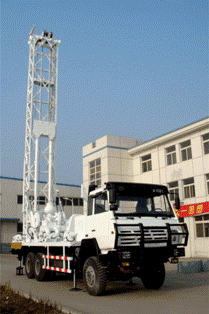

Мобильная буровая установка роторного типа WDP-600W предназначена для бурения гидрогеологических скважин. Она установлена на шасси полноприводного грузового автомобиля, с колесной формулой – 6x6. Данная установка способна бурить скважины максимальной глубиной – 600 м., при конечном диаметре скважины – 190мм. Идеальный начальный диаметр скважины – 500мм.


Мобильная буровая установка WDP-600W укомплектована 2-мя независимыми дизельными двигателями: один двигатель для передвижения и работы самого грузового автомобиля, другой - мощностью 141 кВт с воздушным охлаждением - для независимого обеспечения буровых операций.


Установка обладает высокой мощностью и надежностью как при перемещении по дорогам, так и при выполнении буровых работ.


Все компоненты, включая дизельный двигатель, коробку передач, привод ротора, ротор буровой установки, лебедку, гидравлические цилиндры, буровую мачту, буровой насос и т.д., смонтированы на шасси полноприводного 6x6 грузового автомобиля STEYR. Четыре комплекта гидравлических домкратов устанавливают шасси грузовика в положение, гарантирующее устойчивое проведение буровых работ, в соответствии с условиями местности.


Привод Буровой установки - механический. Большинство операций, выполняются и контролируются с помощью гидравлической системы, с незначительным количеством механической работы.


Главный метод работы установки WDP-600W - роторное бурение с циркуляцией бурового раствора. С применением различного типа бурового инструмента, WDP-600W может успешно использоваться для бурения в любых типах горных пород, таких как глина, песчаник, крепких и очень крепких породах.


У буровой установки WDP-600W имеется механизм регулировки усилия подачи при бурении. Как правило, роторный стол роторной буровой установки не может создавать дополнительное давление на буровую головку в процессе бурения. Кроме этого, на начальном этапе небольшой вес бурового инструмента обычно не позволяет достигать максимальной скорости бурения. WDP-600W через имеющийся механизм регулировки усилия подачи, может создать необходимое усилие давления на буровой инструмент, чтобы увеличить скорость бурения. Одновременно, когда буровой инструмент становится тяжелее, при увеличении глубины скважины, он может использоваться для того, чтобы уменьшить давление на буровую головку, что оптимизирует процесс бурения.


Буровая установка WDP-600W имеет 3 лебедки (главная лебедка, вторичная лебедка и вспомогательная лебедка). Главная лебедка используется для подъема или спуска бурового инструмента, спуска обсадных и бурильных труб. Вторичная лебедка используется для опускания и управления ударным инструментом или инструментом для подъема керна и песка. Она может также использоваться, для очистки скважины. Вспомогательная лебедка используется для того, чтобы снять и передвинуть одну буровую трубу и другой буровой инструмент, чтобы снизить физическую нагрузку на бурильщика.




    Оставьте заявку и мы с вами свяжемся
    в течении 24-х часов и ответим на все Ваши вопросы





    Максимальная глубина скважины: 600 м
    Диаметр скважины: начальн. Φ-500мм, конечный Φ-190 мм
    Проходное отверстие стола бурового ротора: Φ-505 мм
    Бурильные трубы: Φ-89x9x6000 мм, или Φ73x7x6000 мм
    Ведущая штанга: 108x108x7315 мм
    Эффективная высота буровой мачты: 11 м
    Mакс. грузоподъемность главного грузоподъемного крюка: 25 тонн
    Макс. скорость движения: 73 км/час
    Буровой насос: BW1100

    Наименование Положительное вращение Обратное вращение
    I II III IV V
    Скорость вращения, об./мин 27 49 80 131 208 35
    Вращающий момент, Н/м 8400 4700 2900 1800 1100 6600

    Наименование Главная Вторичная Вспомогательная
    Диаметр x длина ролика, мм Φ280 x 560 Φ185 x 559 Φ150 x 250
    Тяговое усилие одного троса, кН 44 19,6 10
    Емкость барабана/ диаметр троса, м/мм 130/ Φ19,5 450/ Φ11 45/ Φ11
    Скорость подъема одним тросом, м/с 1,32, 3,4 0,62, 1,60 0 ~ 0,329


    Максимальное давление подачи: 196 кН
    Максимальное ослабление подачи: 135 кН


    Двигатель автомобиля: 100 кВт/1500 об./мин, водяного охлаждения
    Двигатель буровой установки: 141 кВт/2500 об./мин, дизельный
    Общая масса: 27 тонн
    Габариты (Транспортное положение): 2000 x 2500 x 4230 мм (Д x Ш x В)
    Марка Автомобиля: STEYR, ZZ2252M4651 (Производство компании-Sinotruck).
    В качестве альтернативы буровой установке WDP-600W предлагается установка WDP-600, установленная на раме.
