Инклинометр CDM-4CT

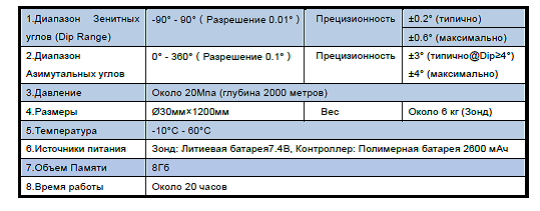

Диапазон Зенитных углов (Dip Ranger) -90° ~ 90° Прецизионность
±0.2°(типично)
±0.6°(максимально)
Диапазон Азимутальных углов 0° ~ 360° Прецизионность
±3°(типично@dip≥4°) ±4°(максимально)
Объем памяти 8 Гб Время работы около 20 часов
Источник питания Зонд: Литиевая батарея 7.4В, Контролер: Полимерная батарея 2600 мАч
Давление Около 20 Мпа (глубина 2000 метров)
Размеры Ø30мм×1200мм, Вес около 6kg

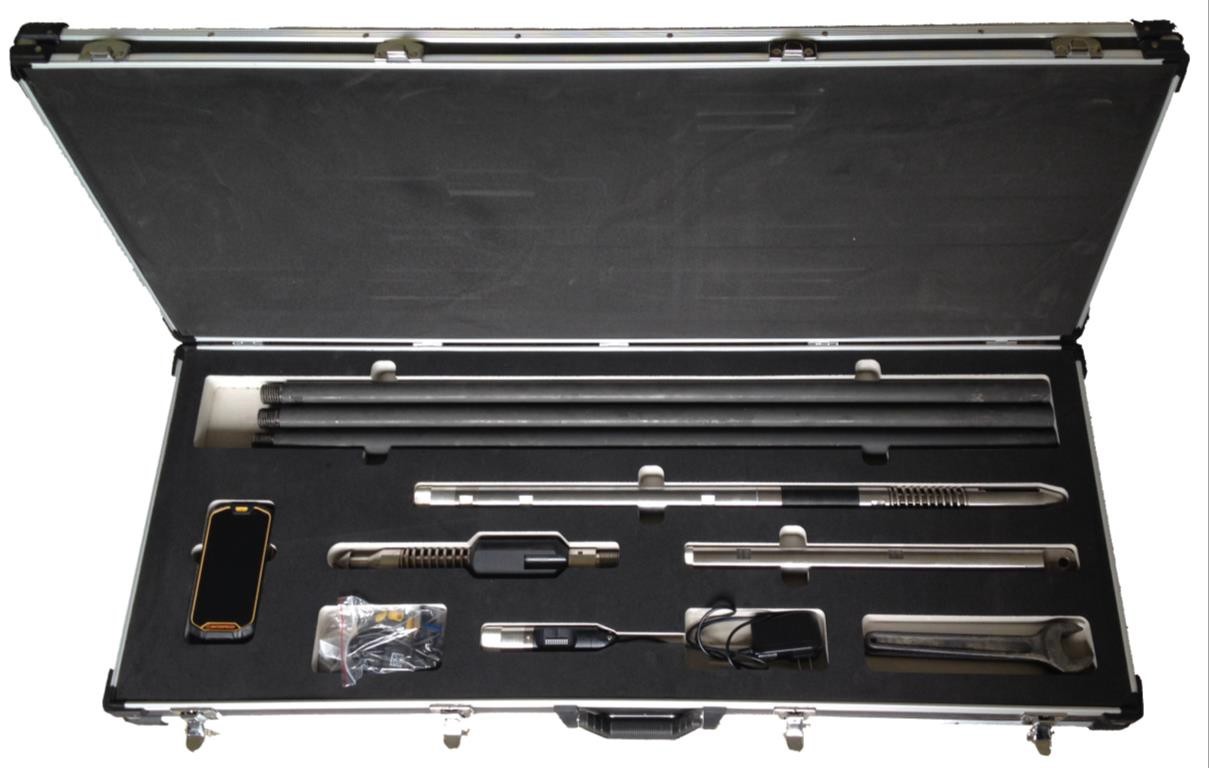

Комплект DCM-4ST (Рисунок 1) состоит из двух основных частей: самого Инклинометра и Контроллера Android, который используется для мониторинга настроек зонда, загрузки данных исследований из зонда и вывода данных исследований ствола скважины. Рисунок 1 Внутри зонда установлена литиевая батарея, чтобы Инклинометр мог получать питание. Исследовательский Зонд и Контроллер Android соединяются между собой через соединение Bluetooth.

DCM-4ST - это магнитный многоточечный компас инклинометр. Электронный блок состоит из трех магнитометров и трех акселерометров. Они измеряют магнитное поле и гравитацию, вдоль размещения инструмента. Данные датчиков, полученные во время съемки, сохраняются во внутренней памяти инклинометра и могут быть загружены через Bluetooth, когда инклинометр подключен к контроллеру Android.

Контроллер Android (Рисунок 3) Контроллер используется для установки условий ведения исследований для инклинометра (зонда). На Контроллере установлена операционная система Android 4.4.2. Он соответствует стандарту IP68 и является водонепроницаемым при внезапном погружении на глубину 1 м воды и пыли. Он имеет прочный корпус и интегрирован с GPS, фонариком и т. д.. Контроллер имеет Приложение “BOHWA” установленное при поставке. Пользователь может использовать контроллер для измерения и проверки данных.
