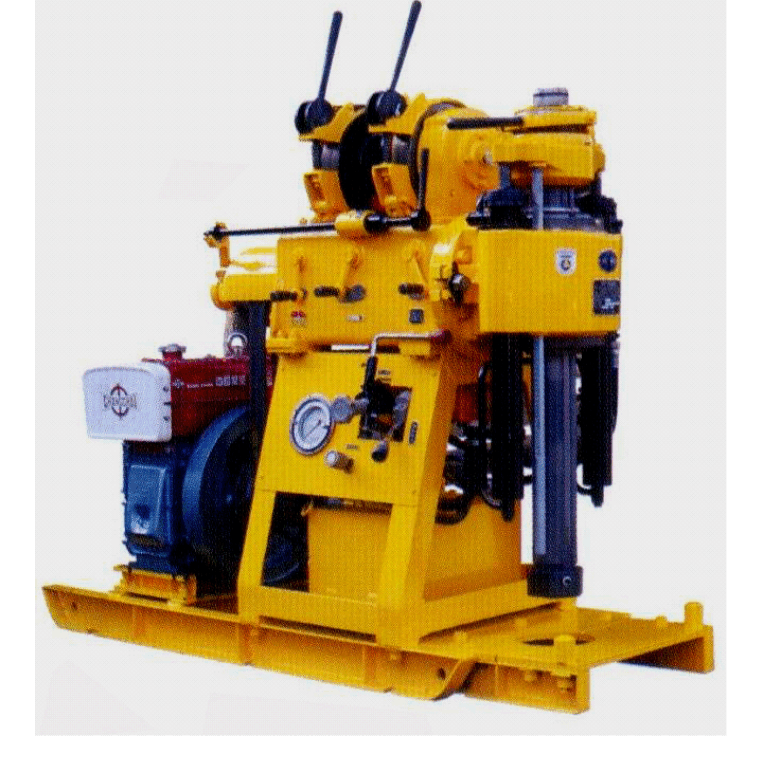

Буровой станок для колонкового бурения XY-1В
Гидравлическая буровая установка XY-1B специально предназначена для проведения инженерно-геологических изысканий, строительных работ в рамках проектов создания железнодорожных линий, мостов, плотин и пр.
Данное оборудование также подходит для бурения в сфере проведения взрывных работ, закрепления грунта, для гидрогеологического бурения.
С целью наиболее полного удовлетворения потребностей покупателей, а также с целью расширения сферы применения буровых c танков, буровые станки серии XY-1B комплектуютсяводяным насосом.
Модульная конструкция, небольшой вес и маневренность станки обеспечивают возможность его использования, как на равнине, так и в гористой местности.
Техническая спецификация
1. Предельные глубины бурения
АQ 180 м
BQ 150 м
NQ 100 м
HQ 85 м
2. Диаметр штока
42 мм
3. Вращатель
Скорость вращения (4 положения): 71,142,310,620 об/мин
Ход шпинделя: 450 мм
Максимальная скорость движения шпинделя вверх (без нагрузки): 0,05 м/с
Максимальная скорость движения шпинделя вниз (без нагрузки): 0,067 м/с
Максимальный крутящий момент: 1,25 кН.м
Максимальное усилие вниз: 15 кН
Максимальное усилие вверх: 25 кН
4. Угол бурения
90-75°
АQ 180 м
BQ 150 м
NQ 100 м
HQ 85 м
2. Диаметр штока
42 мм
3. Вращатель
Скорость вращения (4 положения): 71,142,310,620 об/мин
Ход шпинделя: 450 мм
Максимальная скорость движения шпинделя вверх (без нагрузки): 0,05 м/с
Максимальная скорость движения шпинделя вниз (без нагрузки): 0,067 м/с
Максимальный крутящий момент: 1,25 кН.м
Максимальное усилие вниз: 15 кН
Максимальное усилие вверх: 25 кН
4. Угол бурения
90-75°
5. Лебедка
Усилие вверх: 15 кН
Скорость вращения барабана: 19, 38, 84, 168 об/мин
Диаметр барабана: 145 мм
Скорость вращения барабана (2 слоя): 0,166, 0,331, 0,733, 1,465 м/с
Диаметр троса: 9,3 мм
6. Гидравлический насос
Производительность насоса: 8 л/мин
Рабочее давление насоса: 8 МПа
7. Мощность привода
Электрический мотор: 11 кВт; 1460 оборотов в минуту
Дизельный двигатель: 12,1 кВт; 2200 оборотов в минуту
8. Размеры станка, ДхШхВ, мм, Вес станка, кг (включая блок питания):
XY-1B 1433×697×1273 525
XY-1B-1 1750×780×1273 595
XY-1B-2 1780×697×1650 700
