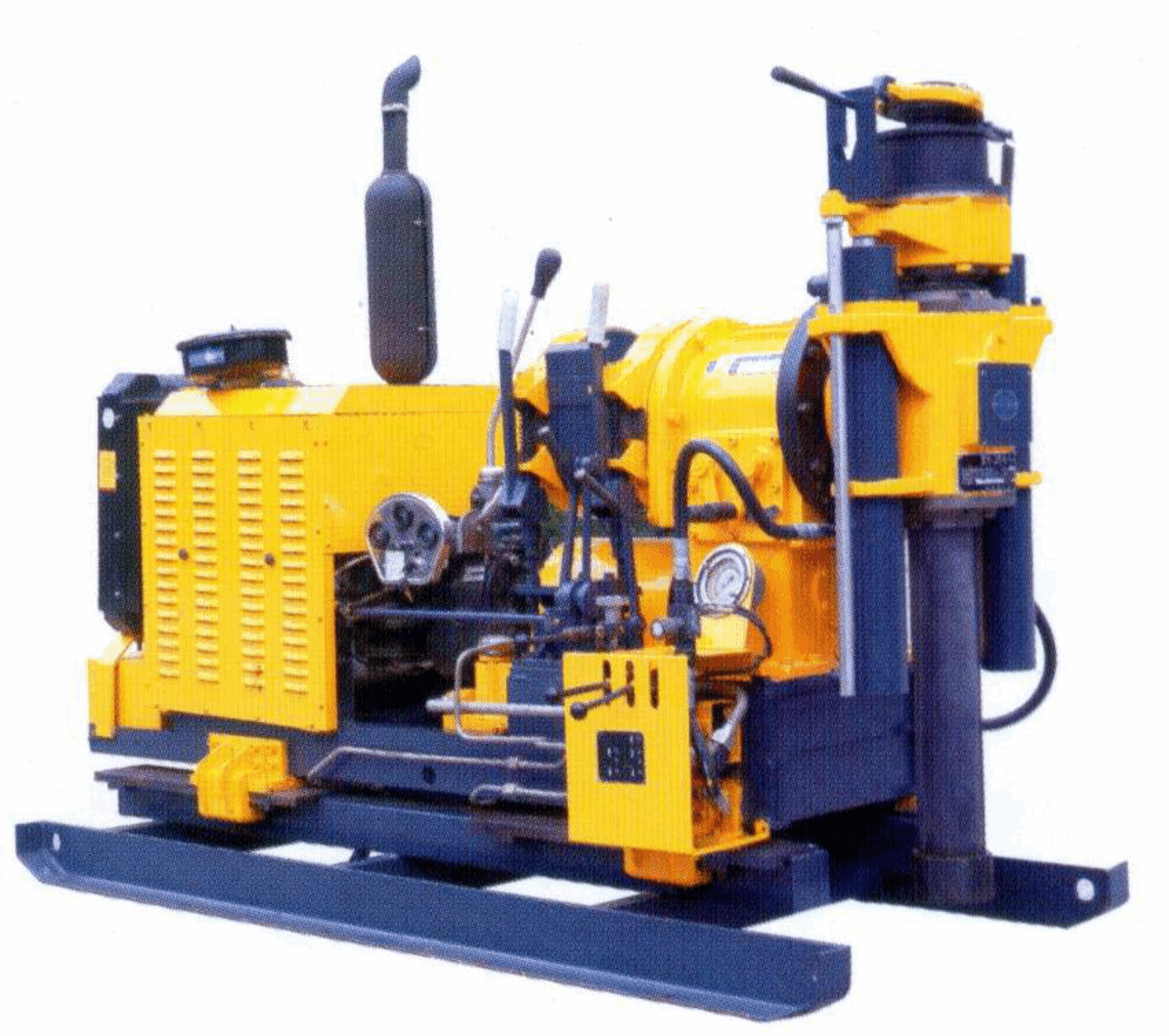

Буровой станок для колонкового бурения XY-2В
XY-2B представляет собой новую технологическую разработку бурового станка шпиндельного типа для колонкового бурения, основанную на изучении потребностей и пожеланий клиентов.
Данный тип станков подходит для инженерно-изыскательского бурения, бурения гидрогеологических скважин, а также для колонкового бурения больших скважин, в основном алмазными и твердосплавными коронками.

1. Небольшой вес станка облегчает процесс транспортировки.
2. Продольное расположение предотвращает случайное перекручивание тросов лебедки и предохраняет их от износа.
3. Ременная передача приспособлена к высоким скоростям для обеспечения плавной работы в неоднородном грунте, что снижает риск поломки механизмов.
4. Применим для бурения скважин с помощью крупного шпинделя.
5. Большой диапазон скоростей и большой крутящий момент при низкой скорости, что очень важно для инженерно-геологических исследований почвы и гидрогеологического бурения.
6. Буровой станок устойчив и удобен в транспортировке.
NQ 300 м
HQ 200 м
2. Диаметр штока
96 мм
3. Вращатель
Скорость вращения
Прямое вращение: 92;152;230;330;293;485;734;1056 об/мин
Обратное вращение: 81, 258 об/мин
Максимальный крутящий момент: 2,1 кН.м
Внутренний диаметр шпинделя: 93 мм
4. Лебедка
Грузоподъемность лебедки: 31300;12600;8800 Н
Скорость подъема: 0,64; 1,05; 1,6; 2,3 м/с
Диаметр троса: 12,5 мм
Диаметр барабана: 194 мм
Диаметр тормозной шайбы: 360 мм
Длина барабана: 150 мм
Ширина тормозной ленты: 90 мм
Емкость барабана: 80 м
Ход движения рамы: 600 мм
Расстояние до скважины: 420 мм
6. Гидравлический насос
Тип: CBF-E416-AL
Объем: 16 л/мин
Скорость вращения: 1500 об./мин
Рабочее давление: 8 мПа
Максимальное давление: 20 мПа
7. Мощность привода
Электрический мотор: 22 кВт (1470 об./мин)
Дизельный двигатель: 28 кВт (1500 об./мин)
8. Буровая штанга
1. Ведущая бурильная труба шестигранного сечения: Ф89х79 мм, Ф76х66 мм, Ф60х53 мм
2. Ф89 мм, Ф71 мм, Ф50 мм
9. Размеры станка, ДхШхВ
2177 х 950 х 1863 мм
10. Вес станка
около 1300 кг (без силового агрегата)
