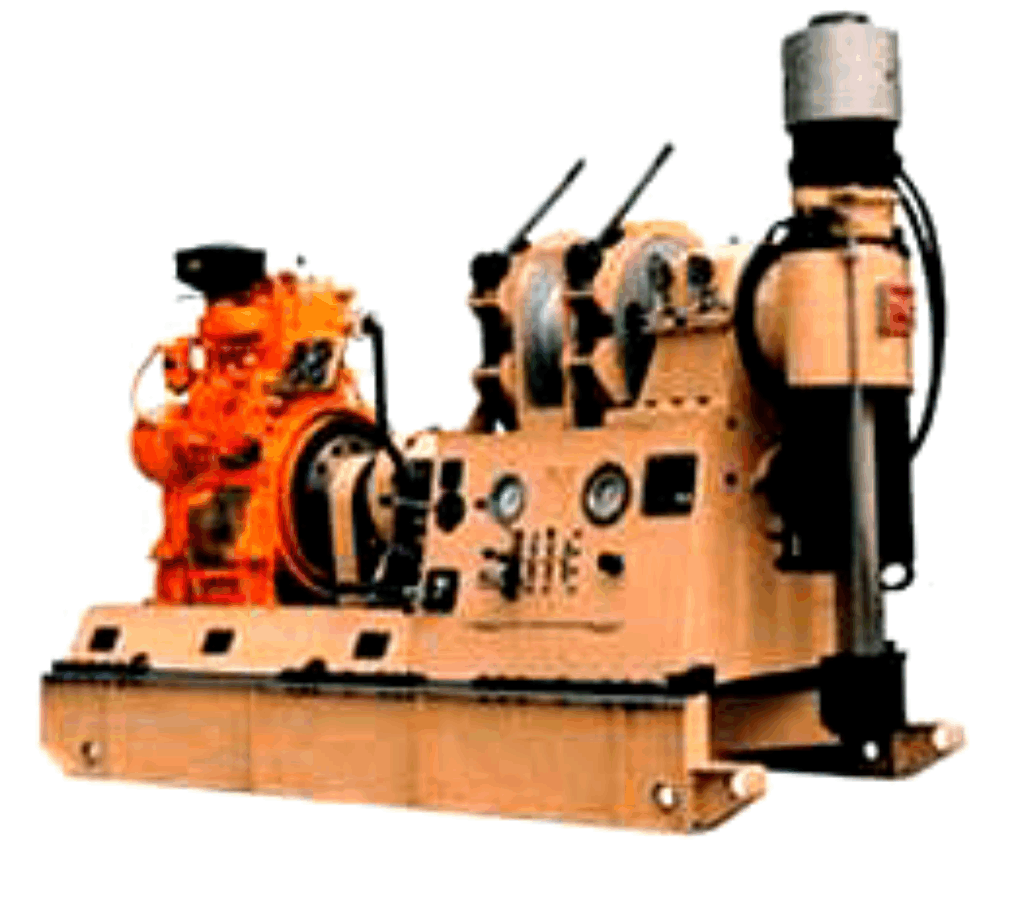

Буровой станок для колонкового бурения XY-42
Буровой станок для колонкового бурения XY-42 представляет собой передовой, усовершенствованный продукт, разработанный на основе предыдущих моделей с учетом нужд и потребностей покупателей.
Станок используется в колонковом бурении с алмазными и твердосплавными коронками на месторождениях твердых полезных ископаемых, а также при осуществлении геологоразведочных, инженерных и гидрогеологических проектов.
Станок компактен, удобен в управлении и эксплуатации, сборке/разборке и транспортировке. Продуманная конструкции позволяет уменьшить эксплуатационные расходы.
Станок комплектуется дизельным двигателем или электрическим мотором – по желанию Заказчика.
Техническая спецификация
1. Предельные глубины бурения
BQ 820 м
NQ 730 м
HQ 400 м
PQ 250 м
2. Вращатель
Проходное отверстие шпинделя: 92 мм
Скорость вращения
вправо: 82, 151, 215, 313, 251, 463, 661, 961
влево: 67, 205
Ход шпинделя: 600 мм
Макс. крутящий момент: 3200 Н.м
Максимальное усилие вниз: 60 кН
Максимальное усилие вверх: 80 кН
3. Угол бурения
0-360°
4. Лебедка
Диаметр барабана: 350 мм
Усилие вверх: 30 кН
Скорости подъема: 0,8,1,4, 2, 3 м/с
Диаметр троса: 16 мм
Емкость барабана: 90 м
BQ 820 м
NQ 730 м
HQ 400 м
PQ 250 м
2. Вращатель
Проходное отверстие шпинделя: 92 мм
Скорость вращения
вправо: 82, 151, 215, 313, 251, 463, 661, 961
влево: 67, 205
Ход шпинделя: 600 мм
Макс. крутящий момент: 3200 Н.м
Максимальное усилие вниз: 60 кН
Максимальное усилие вверх: 80 кН
3. Угол бурения
0-360°
4. Лебедка
Диаметр барабана: 350 мм
Усилие вверх: 30 кН
Скорости подъема: 0,8,1,4, 2, 3 м/с
Диаметр троса: 16 мм
Емкость барабана: 90 м
5. Гидравлический насос
Производительность насоса: 16 л/мин
Рабочее давление насоса: 20 МПа
Максимальное давление: 25 MПa
6. Рама станка
Ход станка назад: 460 мм
Расстояние от скважины: 310 мм
7. Мощность привода
Электрический мотор: 30 кВт; 1500 оборотов в минуту
Дизельный двигатель: 37 кВт; 1500 оборотов в минуту
8. Размеры станка
2730 х 1100 х 1860 мм
9. Вес станка
1800 кг
Производительность насоса: 16 л/мин
Рабочее давление насоса: 20 МПа
Максимальное давление: 25 MПa
6. Рама станка
Ход станка назад: 460 мм
Расстояние от скважины: 310 мм
7. Мощность привода
Электрический мотор: 30 кВт; 1500 оборотов в минуту
Дизельный двигатель: 37 кВт; 1500 оборотов в минуту
8. Размеры станка
2730 х 1100 х 1860 мм
9. Вес станка
1800 кг
