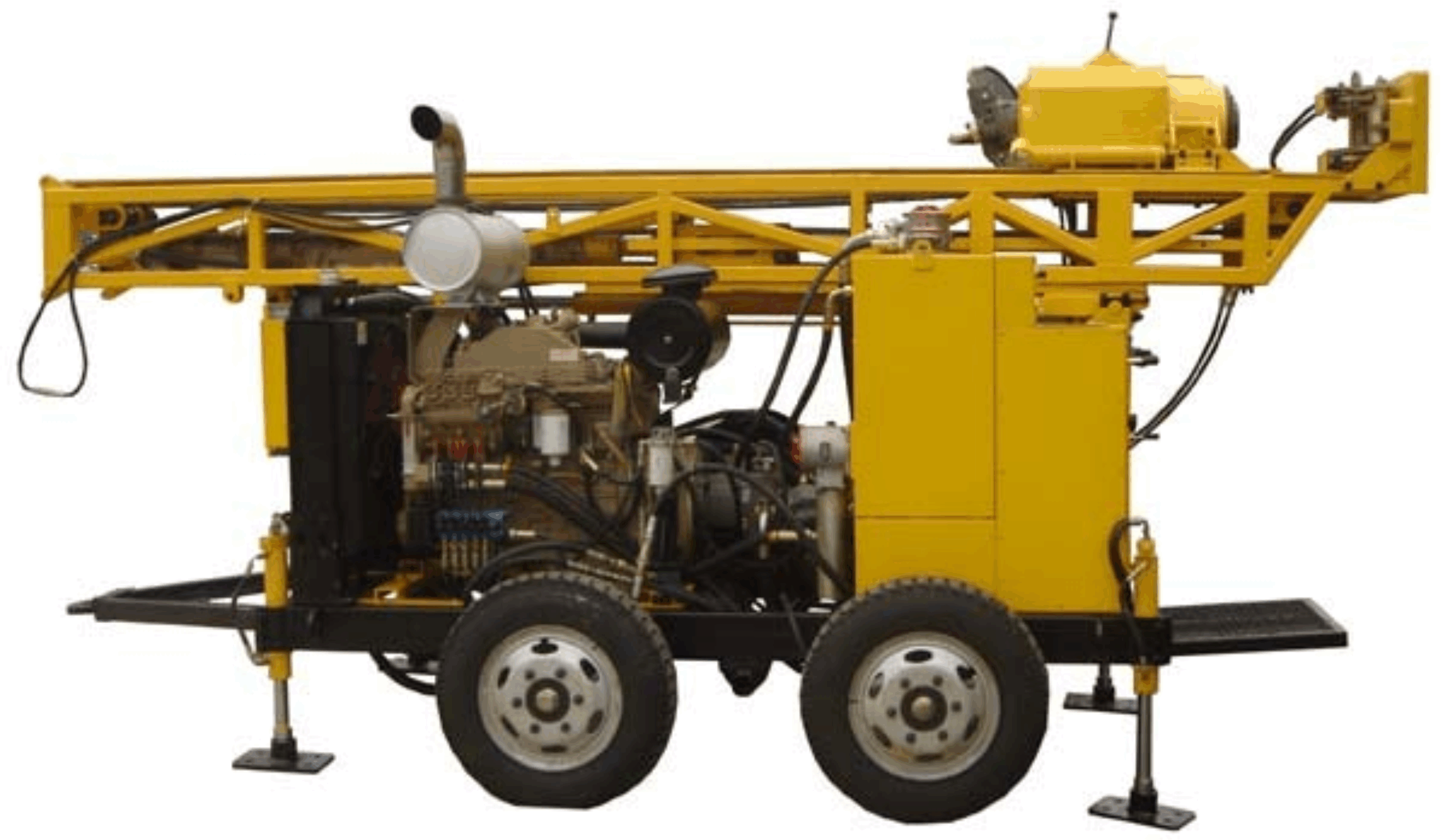

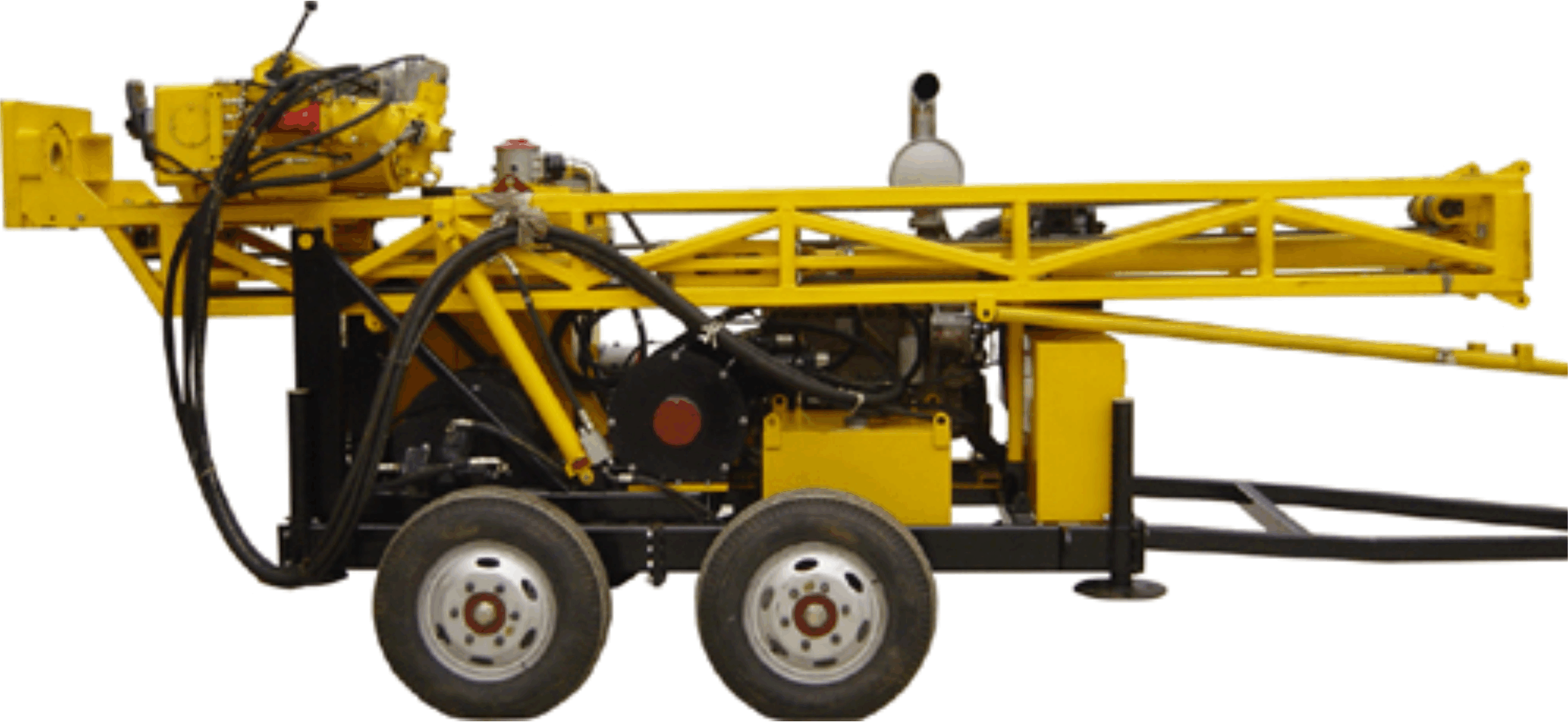

Мобильная буровая установка для алмазного колонкового бурения YDX-3A



Буровая установка для колонкового бурения YDX-3A специально разработана для проведения буровых работ с использованием алмазного инструмента.


Собранная из блоков конструкция делает буровую установку легкой к развертыванию и свертыванию, облегчая транспортировку в труднодоступные места работ.

Совершенная конструкция плюс большая мощность гарантируют большие глубины бурения и исключительную надежность при работе.


Полностью гидравлическое исполнение позволяет данной модели выполнять все функции и операции, которые доступны самым передовым моделям во всем мире.


    Оставьте заявку и мы с вами свяжемся
    в течении 24-х часов и ответим на все Ваши вопросы




    1. 4-х ступенчатая коробка передач обеспечивает широкий выбор частоты вращающего момента и скорости вращения;
    2. Максимальный диаметр проходного отверстия шпинделя бурового станка - 117 мм, что позволяет применять бурильные трубы от BQ до PQ.
    3.
    Величина хода подачи 3,5 м - повышает эффективность и процент извлечения керна, уменьшая риск его потери.
    4.
    Функция управления мачтой гарантирует идеальную устойчивость;
    5.
    Независимый гидравлический домкрат обеспечивает большое удобство;
    6.
    Высокоточное управление давлением на буровые коронки.
    7.
    Стандартизированные части и компоненты облегчают обслуживание и установку;
    8.
    Параметры и показатели бурения оперативно отображаются на панели управления в реальном времени;
    9.
    Буровой насос и миксер, работают от гидравлической системы буровой установки, и управляются непосредственно с панели управления буровой установки;
    10.
    Высококачественная европейская гидравлическая система станка.
    11.
    Опытные инженеры плюс дополнительный персонал для оказания сервисных услуг.

    1. Предельные глубины бурения
    BQ 1,300 м
    NQ 1,000 м
    HQ 700 м
    PQ 400 м
    2. Силовая установка

    Двигатель: Cummins 6BTA
    Рабочий объем двигателя: 5,9 л
    Кол-во цилиндров: 6
    Тип: с турбонаддувом для привода бурильного станка
    Охлаждение: водяное
    Мощность: 132 кВт, 2 500 об/мин.
    3. Гидравлическая система
    Рабочее давление: 25 MПa
    Охлаждение: воздушное
    4. Привод-вращатель
    Maкс. крутящий момент: 506-4,257KNM
    Maкс. диаметр отверстия шпинделя: 117мм
    Коробка передач: 4 скорости
    1 скорость - 138-190 об/мин
    2 скорость - 277-378 об/мин
    3 скорость - 495-675 об/мин
    4 скорость - 1 200 об/мин
    5. Главная лебедка
    Тяговое усилие: 5 500 кг (пустой барабан)
    Скорость: 51 м/мин (пустой барабан)
    Диаметр троса: 16 мм
    Длина троса: 30 м
    6. Дополнительная лебедка

    Тяговое усилие: 1 100 кг (пустой барабан)
    Скорость: 110 м/мин (пустой барабан)
    Диаметр троса: 5 мм
    Длина троса: 1 500 м
    7. Мачта
    Количество секций: 2
    Высота мачты: 9 м
    Спуск, подъем: гидропривод
    Угол наклона: 45-90
    Макс.давление на мачту: 5 540 кг/с
    Тяговое усилие: 9 313 кг/с
    Ход мачты: 3 500 мм
    8. Зажимной патрон шпинделя бурового станка
    Гидравлическое управление зажимом
    Макс.диаметр отверстия: 117 мм
    9.
    Общий вес установки: 4 700 кг
    10. Габаритные размеры: 5200 x 2200 x 2300 мм
